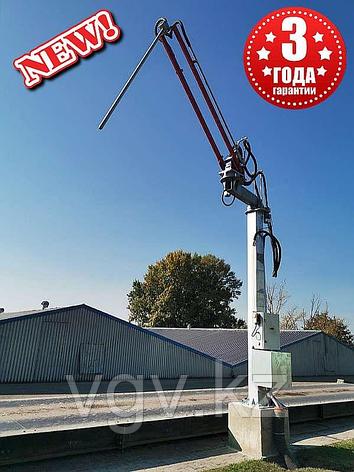

Пробоотборник зерна FALCON

Описание
Характеристики
Информация для заказа

АВТОМАТИЧЕСКИЕ ПРОБООТБОРНИКИ ЗЕРНА НА СТОЙКЕ FALCON

Автоматический пробоотборник зерна на стойке FALCON

 Новое поколение пробоотборников зерна на стойке FALCON СТАНДАРТ и FALCON ГИРОСКОП пришло на смену выпускавшимся с 1985 года поколению пробоотборников ЭРОН (HERON) СТАНДАРТ и с 1988 года поколению пробоотборников ЭРОН (HERON) ГИРОСКОП.

  За более чем 30 лет развития и совершенствования пробоотборников зерна ЭРОН (HERON) компанией TPLG было выпущено и установлено несколько тысяч пробоотборников этой модели во всем мире.

  Пробоотборник зерна FALCON наследует все лучшие технические решения, примененные в пробоотборниках ЭРОН (HERON) и в то же время делают большой шаг в своем развитии.

  Как и прежде, этот тип пробоотборников позволяет производить отбор проб любых сыпучих продуктов (зерна, комбикорма, шрота, гранулированных продуктов и т.д.) из кузова автомобиля.

  Щуп пробоотборника опускается в подлежащее анализу зерно, забирает определенное его количество и отправляет эту пробу в емкость (циклобюро), расположенную в лаборатории. Передача пробы в лабораторию происходит по зернопроводу с помощью вакуумной турбины. Установка зонда над той точкой транспортного средства, из которой должна быть взята проба, производится благодаря вращению "стрелы" пробоотборника вокруг опоры.

  Главной отличительной чертой пробоотборника зерна FALCON ГИРОСКОП является наличие двух независимых осей вращения в горизонтальной плоскости, что дает ему ряд неоспаримых преимуществ перед конкурентами.

Конструктивно серия автоматических пробоотборников зерна FALCON делится на 2 модельные линейки - СТАНДАРТ и ГИРОСКОП.



ПРОБООТБОРНИК ЗЕРНА FALCON СТАНДАРТ


    • FALCON Стандарт (радиус отбора 3,2 м)
      • двухпоточный каротажный щуп - 2,5 метра (опция - 2,8 м.);
      • турбина от 1,9 кВт, 380 В;
      • мотор-редуктор подъем/опускания 1,1кВт;
    • FALCON Стандарт Премиум (радиус отбора 3,2 м)
      • двухпоточный каротажный щуп - 2,5 метра (опция - 2,8 м.);
      • турбина от 1,9 кВт,380 В;
      • мотор-редуктор подъем/опускания 1,5кВт.

Пробоотборник зерна FALCON Стандарт



FALCON Стандарт имеет две оси вращения - поворачивается вправо/влево относительно оси опорной стойки и опускается/поднимается вверх/вниз. Отбор проб происходит ТОЛЬКО по линии радиуса отбора проб.



Вид сверху:

Зона отбора проб FALCON Стандарт

FALCON Стандарт - зона отбора проб - любая точка ТОЛЬКО на линии описанного пробоотборником радиуса.



FALCON СТАНДАРТ


Базовый комплект поставки:
Турбина пробоотборника
Беспроводной пульт радиоуправления пробоотборником
Приемная станция циклобюро Зернопровод пробоотборника Беспроводной пульт радиоуправления пробоотборником
  • Оцинкованная опорная стойка;
  • Стрела пробоотборника;
  • Каротажный двухпоточный щуп из нержавеющей стали 2,5 м, (опционально удлиняется на 300мм), опция - однотрубный щуп;
  • 2 Мотор редуктора IP 55;
  • Электрощит на опорной стойке;
  • Вакуумная турбина от 1,9 кВт, 380В (для расстояния до лаборатории до 25 метров);
  • Приемная герметичная станция для зерна типа "Циклобюро" в лабораторию;
  • Антистатический пищевой зернопровод Ø 50 мм для передачи образца от пробоотборника в приемный контейнер (для стандартного расстояния передачи образца < 25 м); ;
  • Беспроводной пульт радиоуправления, опция - джойстиковый пульт с TouchScreen панелью;
  • Анкерные болты для крепления опорной стойки на фундамент.





ПРОБООТБОРНИК ЗЕРНА FALCON ГИРОСКОП


  • FALCON Гироскоп (радиус отбора 4,3 м)
    • двухпоточный каротажный щуп - 2,8 метра (опция - 3,1 м.);
    • турбина от 1,9 кВт, 380 В;
    • мотор-редуктор подъем/опускания 1,1кВт;
  • FALCON Гироскоп Премиум (радиус отбора 4,3 м)
    • двухпоточный каротажный щуп - 2,8 метра (опция - 3,1 м.);
    • турбина от 1,9 кВт, 380 В;
    • мотор-редуктор подъем/опускания 1,5кВт.

Пробоотборник зерна FALCON Гироскоп



FALCON Гироскоп за счет дополнительного "плеча" имеет три оси вращения - поворачивается вправо/влево относительно оси опорной стойки, поворачивается вправо/влево относительно оси, расположенной на дополнительном "плече" и опускается/поднимается вверх/вниз. Благодаря "плечу" пробоотборника отбор проб происходит не только по линии радиуса отбора проб, но и внутри этого радиуса.

Вид сверху:

Зона отбора проб FALCON Гироскоп

FALCON Гироскоп - зона отбора проб - любая точка внутри описанного пробоотборником радиуса.



FALCON ГИРОСКОП


Базовый комплект поставки:
Турбина пробоотборника
Беспроводной пульт радиоуправления пробоотборником
Приемная станция циклобюро Зернопровод пробоотборника Беспроводной пульт радиоуправления пробоотборником
  • Оцинкованная опорная стойка;
  • Стрела пробоотборника;
  • "Плечо" пробоотборника;
  • Каротажный двухпоточный щуп из нержавеющей стали 2,8 м, (опционально удлиняется на 300мм), опция - однотрубный щуп;
  • 3 - мотор редуктора IP 55;
  • Электрощит на опорной стойке;
  • Вакуумная турбина от 1,9 кВт, 380В (для расстояния до лаборатории до 25 метров);
  • Приемная герметичная станция для зерна типа "Циклобюро" в лабораторию;
  • Антистатический пищевой зернопровод Ø 50 мм для передачи образца от пробоотборника в приемный контейнер (для стандартного расстояния передачи образца < 25 м); ;
  • Беспроводной пульт радиоуправления, опция - джойстиковый пульт с TouchScreen панелью;
  • Анкерные болты для крепления опорной стойки на фундамент.



ПРОБООТБОРНИК ЗЕРНА НА СТОЙКЕ FALCON ГИРОСКОП
- ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
И КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА


ПРОИЗВОДИТЕЛЬ
Производитель пробоотборников - компания TPLG, Франция

Компания TPLG, Франция - уже более 40 лет специализируется на производстве автоматических пробоотборников зерна. Первый автоматический пробоотборник был выпущен компанией в 1977 году. Сегодня уже более 3500 пробоотборников работают по всему миру.

КАЧЕСТВО И НАДЕЖНОСТЬ
Полностью электромеханический пробоотборник

Автоматический пробоотборник зерна на стойке FALCON ГИРОСКОП, как и все пробоотборники компании TPLG, имеет полностью электромеханический привод. В отличие от предыдущего поколения пробоотборников ЭРОН (HERON) они оснащены новыми, повышенной мощности опорно-поворотными устройствами и редукторами подъема/ опускания, что позволило существенно увеличить гарантийный срок.

ГАРАНТИЯ НА ПРОБООТБОРНИК ЗЕРНА FALCON - 3 года!!!

В отличии от серии СТАНДАРТ, пробоотборники серии ПРЕМИУМ комплектуются мотор-редукторами с повышенными мощностью и ресурсом.

Гарантия на пробоотборник 3 года!

ПРОСТОТА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Техническое обслуживание пробоотборника

Все мотор-редукторы и подшипниковые узлы не требуют постоянного обслуживания. Масло в редукторах не требует замены и рассчитано на весь срок эксплуатации. Компьютерное управление всеми приводами и частотными преобразователями позволяет диагностировать и настраивать работу пробоотборника под нужды Заказчика как с панели управления пробоотборника, так и удаленно - по сети Интернет. Никакой гидравлики, цепных приводов и связанных с ними проблем в работе при отрицательных температурах, замен масла, гидрошлангов, сальников, гидроцилиндров, звездочек, валов и т.д., а значит, затрат времени и дополнительных расходов.

ПРОБООТБОРНИК FALCON - КОНСТРУКЦИЯ, УГОЛ ПОВОРОТА И ЗОНА ОТБОРА ПРОБ







Угол поворота пробоотборника

Полностью оцинкованная конструкция пробоотборника. Все конструктивные части пробоотборника - горячеоцинкованный металл! Щуп пробоотборника и часть зернопроводов - нержавеющая сталь.

 В отличии от предыдущего поколения пробоотборников ЭРОН (HERON), на пробоотборниках зерна FALCON увеличен радиус отбора проб - 3,2м. для FALCON СТАНДАРТ и 4,3м для FALCON ГИРОСКОП. Как и у всех пробоотборников компании TPLG, головка и плечо (стрела) пробоотборника не имеет раскладных и выдвигающихся частей. Опять же никакой гидравлики и цепных приводов! Кроме того - выдвижная стрела - это существенное уменьшение скорости отбора проб и лишний рабочий узел, требующий обслуживания (регулярная чистка, смазка, замена втулок и изнашивающихся частей).

На первый взгляд, зона отбора проб определяется максимальным радиусом действия пробоотборника.

НО НА САМОМ ДЕЛЕ, НАМНОГО БОЛЬШЕЕ ВЛИЯНИЕ НА ЗОНУ ОТБОРА ПРОБ ОКАЗЫВАЮТ КОНСТРУКТИВНЫЕ РЕШЕНИЯ, положенные в основу того или иного пробоотборника.

FALCON ГИРОСКОП - единственный на рынке пробоотборник зерна с зоной покрытия 360° без мертвых зон! Так как ГИРОСКОП имеет 2 оси вращения в горизонтальной плоскости (на стойке и на плече), то фактический угол поворота пробоотборника составляет более 360° ! У FALCON ГИРОСКОП – В ПРИНЦИПЕ НЕТ «МЕРТВЫХ ЗОН» В РАДИУСЕ ЕГО ДЕЙСТВИЯ. За счет дополнительной оси вращения на плече под головкой, он берет пробу в любом месте в пределах своего радиуса, в том числе из кузова рядом со своей опорой! Это неоспоримое преимущество данных пробоотборников, определенное их конструкцией!

  Пробоотборники других производителей, имеют телескопическую выдвижную стрелу и ограничены минимально возможным радиусом отбора проб (от 2,4м (немецкие пробоотборники) до более чем 3-х метров (итальянские производители)! Внутри этого минимального радиуса действия - "мертвая зона", в которой они не могут отобрать пробу! Возможная зона отбора проб у этих пробоотборников - всего лишь полоса шириной 2м (немецкие пробоотборники) и полоса шириной всего 1,4 метра!!! (итальянские производители) ограниченная конструкцией выдвижной стрелы. Причем, это именно МАКСИМАЛЬНАЯ ширина отбора проб, получаемая при положении стрелы - параллельно земле.

Схемы зоны отбора см. ниже



Зона отбора проб



Пробоотборник зерна
с выдвижной стрелой

Для примера – зерновоз с длиной кузова 12м и шириной 2,5 метра на 18-ти метровых весах.

Площадь кузова – 30 м².

Пробоотборники с выдвижной стрелой расположены в самом выгодном для них положении – с минимально возможными мертвыми зонами.

Непокрытая зона составляет 9,9 м², т.е. треть кузова – вне зоны покрытия!



Та же ситуация.

Пробоотборник зерна FALCON ГИРОСКОП, радиус отбора проб 4,3м.

Площадь кузова те же 30 м².

За счет 2-х осей вращения пробоотборник берет пробы из любой точки в пределах своего радиуса.

Непокрытая зона составляет всего 1,07 м², т.е. всего 3,6% – вне зоны покрытия!





 Зона отбора проб FALCON Гироскоп
ОТБОР ПРОБ В АВТОМАТИЧЕСКОМ РЕЖИМЕ
Автоматический режим отбора проб зерна

✔ ОПЦИЯ - Программирование и запоминание от 1 до 15 автоматических отборов + запоминание до 4 различных типов транспортных средств + возврат в исходную позицию.

Эта опция позволяет заранее запрограммировать несколько (например 6 или 10) точек отбора проб из кузова (причем кузова (или схемы отбора проб) могут быть разные – короткая машина – длинная машина – зерновоз с прицепом и т.д.). Тогда оператор не будет управлять каждым отбором (тычком) пробоотборника, а просто выберет тип кузова (например, зерновоз с прицепом), нажмет старт отбора проб и пробоотборник по заранее запрограммированным точкам в автоматическом режиме отберет все пробы и вернется в исходное положение. Также есть режим "случайного" отбора, при котором оператор не знает по какой схеме отбор проб будет произведен. Такая функция позволяет исключить как преднамеренно (сговор), так и непреднамеренно, фальсификацию результатов отбора проб. Дополнительное удобство при плохом обзоре. Существенное увеличение скорости отбора проб и уменьшение ошибок оператора, как следствие - увеличение пропускной способности лаборатории.

СКОРОСТЬ РАБОТЫ ПРОБООТБОРНИКА
Время-деньги

Время - деньги! Чем быстрее пробоотборник справляется со своей задачей, тем выше пропускная способность предприятия, особенно это актуально в период уборочной компании. Сколько времени в очереди на выгрузку теряет автотранспорт Ваших клиентов или Ваш собственный автотранспорт? Сколько клиентов Вы теряете из-за очередей?

Пробоотборник зерна на стойке FALCON ГИРОСКОП - НЕПРЕВЗОЙДЕННАЯ СКОРОСТЬ ОТБОРА ПРОБ!!! САМЫЙ БЫСТРЫЙ ПРОБООТБОРНИК НА РЫНКЕ!

Вы можете убедиться в этом, посмотрев видео ниже на этой странице.

Скорость работы пробоотборника в режиме реального времени:

  • 3 точки отбора = 45 секунд;
  • 6 точек отбора = 1 мин. 50 секунд;
ДЛИНА ЩУПА ПРОБООТБОРНИКА
 Длина щупа пробоотборника

Пробоотборник зерна FALCON СТАНДАРТ - 2,5 метра (опция - 2,8 м.)

Пробоотборник зерна FALCON ГИРОСКОП - 2,8 метра (опция - 3,1 м.)

Длина щупа определяет возможность пробить насыпь до дна кузова.

РЕГУЛИРОВКА СИЛЫ ПРОНИКНОВЕНИЯ ЩУПА ПРОБООТБОРНИКА
 Регулировка силы проникновения щупа пробоотборника

✔ СТАНДАРТНО - Регулировка силы проникновения щупа в зависимости от типа зерна.

Сила проникновения щупа легко изменяется пользователем с пульта управления [%]: от 100 до 170%

 ВИБРАТОР НА ЩУП ПРОБООТБОРНИКА
 Вибратор на щуп пробоотборника

✔ ОПЦИЯ - вибратор на щуп

Эта опция позволяет работать с очень мокрым и сорным продуктом и легко пробивать слой зерна до дна кузова. Кроме этого, вибратор уменьшает нагрузку на мотор-редуктор подъема/опускания и как следствие, продлевает срок его службы. Оператор управляет включением вибратора прямо с панели управления и пользуется им при необходимости (например, выбирает режим работы без вибратора для сухой пшеницы или с вибратором - для мокрой сорной кукурузы).

ПУЛЬТ УПРАВЛЕНИЯ ПРОБООТБОРНИКОМ
 Пульт управления пробоотборником

✔ СТАНДАРТНО в базовой комплектации - беспроводной пульт радиоуправления.Фильтр турбины пробоотборника

✔ ОПЦИЯ - джойстиковый пульт управления пробоотборником с TouchScreen панелью. Удобное управление и настройка основных параметров пробоотборника через интуитивно понятный интерфейс сенсорной панели управления.

Пульт управления пробоотборником

Некоторые параметры и функции, управляемые с Touch Screen панели:

  • Запуск цикла отбора нажатием одной кнопки;
  • Возврат в парковочное положение нажатием одной кнопки;
  • Сила проникновения щупа от 100 до 170%;
  • Время работы турбины [сек.]: от 10 до 40+ секунд;
  • Продувка турбины и зернопроводов;
  • Выбор – стандартный отбор проб или отбор проб из автоцистерн;
  • Выбор ручного или автоматического отбора проб;
  • Выбор количества точек отбора в автоматическом режиме;
  • Выбор типа транспорта в автоматическом режиме;
  • Программирование автоматических режимов отбора проб и типов транспортных средств;
  • Сервисное меню для диагностики и сервисного обслуживания пробоотборника.
ПРИЕМНАЯ СТАНЦИЯ "ЦИКЛОБЮРО"
Приемная станция "Циклобюро"

  Фильтр турбины пробоотборникаОбновленная приемная станция - "Циклобюро" с увеличенным циклоном.

  Кружка для отобранного зерна емкостью 10 литров герметично вставляется в приемную станцию и при работе с пробоотборником никакой пыли от поступающих в лабораторию проб нет.

  Отдельный фильтр со стеклянной быстросъемной колбой и картриджем входит в стандартную комплектацию для всех пробоотборников компании TPLG с турбинами от 2,2 кВт.

  Фильтр имеет стеклянную быстросъемную (на защелках) колбу и картридж, что позволяет визуально видеть степень его засоренности и при необходимости, очистить его всего за 1 мин.

  Фильтр защищает турбину пробоотборника от попадания в нее прошедшей через циклон пыли, легких примесей или попавшего в зернопровод зерна в случае ошибки оператора и переполнения емкости для зерна. До 2023 года картридж предлагался опционально и был рекомендован для особо пыльных продуктов, например, шрота. Теперь, картридж установлен в фильтре в стандартной комплектации. Обратите внимание на фото справа - в правом зернопроводе, подходящий к фильтру - видна пыль на стенках, левый зернопровод после фильтра - идеально чист.

АВТОМАТИЧЕСКАЯ СИСТЕМА ОТБОРА И АНАЛИЗА ПРОБ SARA (GESTAR)
Автоматическая система отбора и анализа проб

Все пробоотборники компании TPLG могут быть подключены и управляться из автоматизированной системы отбора и анализа проб SARA (GESTAR).

Система позволяет существенно ускорить приемку зерна на предприятии. Так, например, при использовании автоматического режима отбора проб, уже через 5-6 минут после команды оператора на начало цикла отбора, Вы получите результаты основных качественных показателей зерна - влажность, натурный вес, белок, клейковина, ИДК, и т.д. (зависит от установленных в ИК анализатор калибровок), основных показателей сорности (легкая и крупная примесь, битое зерно, хорошее зерно) в % соотношении - у себя в компьютере - в программе SARA-soft (Gestar) и 1С! И все это без участия человека!!! Более подробная информация - по запросу и на нашем сайте:

https://agroproekt.kz/avtomaticheskaya-sistema-analiza-zerna-gestar

СИСТЕМА ВОЗВРАТА ИЗЛИШКА ПРОБ
Система возврата излишка проб

✔ ОПЦИЯ - Возврат излишка проб в кузов или накопительный бункер.

Система существенно облегчает работу лаборантов, экономит их время, ускоряет работу лаборатории и позволяет отправить лишний объем отобранных проб в кузов автомобиля или любую другую точку элеватора, например, в специальный накопительный бункер на расстояние до 300 метров от лаборатории.

Система возврата проб – полностью независима от пробоотборника и может быть установлена в любую лабораторию, независимо от модели, типа и вообще наличия автоматического пробоотборника на предприятии.

СИСТЕМА ВИДЕОНАБЛЮДЕНИЯ
Система видеонаблюдения

✔ ОПЦИЯ - система видеонаблюдения / дистанционного контроля и управления

УПРАВЛЕНИЕ ДВИЖЕНИЕМ ТРАНСПОРТА
Управление движением автотранспортаЗвуковой сигнал "Отбор проб окончен"

✔ ОПЦИЯ - управление движением транспорта

Двухцветный световой индикатор красный/зеленый (варианты исполнения - работа в ручном - по нажатию кнопки оператором или в автоматическом режимах (пробоотборник вернулся в парковочное положение)

✔ ОПЦИЯ - Звуковой сигнал "Отбор проб окончен"

МОЩНОСТЬ ТУРБИНЫ
Турбина пробоотборника

✔ СТАНДАРТНО в базовой комплектации – от 1,9 кВт / 380 В.

Все пробоотборники TPLG новой оснащаются современными необслуживаемыми бесщеточными турбинами, мощностью от 1,9 кВт до 7,5 кВт/380 В.

 ТЕМПЕРАТУРНЫЙ РЕЖИМ РАБОТЫ ПРОБООТБОРНИКА
Температурный режим работы пробоотборника

✔ СТАНДАРТНО - от -20⁰С до +50 ⁰С

Никакой гидравлики, цепных приводов и как следствие, возможных проблем при работе на морозе!

 ✔ ОПЦИЯ - температурный комплект - позволяет работать при температурах до минус 40⁰С !!!

Данная опция у TPLG прекрасно себя зарекомендовала в сложных погодных условиях в Казахстане, где зимой зачастую приходится работать при таких температурах .

 ВЕС ПРОБООТБОРНИКА
Вес пробоотборника

Вес пробоотборника FALCON ГИРОСКОП - 1015кг. Это самый тяжелый на рынке пробоотборник! Производитель не экономит на качестве и толщине металла! Также большой вес - повышенная динамическая стабильность всей конструкции. Разница в весе по сравнению с другими производителями до 50%.
